LPA-2008-01 peilio atsiradimo istorija

 Iš pradžių buvo žodis...

Ir tas žodis buvo "peilis". Smile

Mat įkūrus Peilininkų asociaciją, steigėjams gimė idėja šį įvykį atžymėti pasigaminant savo, unikalų ir visomis prasmėmis gerą lietuvišką peilį, kuris būtų ne tik kaip Peilininkų asociacijos simbolis, bet tuo pat metu tiktų ir kasdieniam praktiniam naudojimui.

Tai turėjo būti nedidelis, bet tvirtas ir patogus peilis fiksuotais ašmenimis, iš pažangiausių ir patikimiausių peilių gamyboje naudojamų medžiagų bei šiuolaikinio dizaino, su galimybe pakankamai patogiai naudotis peiliu tiek su kriaunomis, tiek ir be jų.

Nedaug yra dizainerių profesionaliai projektuojančių peilius, bet kas seniai lankosi Guns.ru, tikriausiai žino dalyvį "Sir_c4094e" ir jo darbus. Aleksejus yra padaręs nemažai projektų ir visi jie paliko labai gerą įspūdį. Tad 2009 m. pradžioje susitarus ir aptarus su juo įžanginę užduotį, beliko laukti, kol mūsų žodžiams bus suteiktas pavidalas...

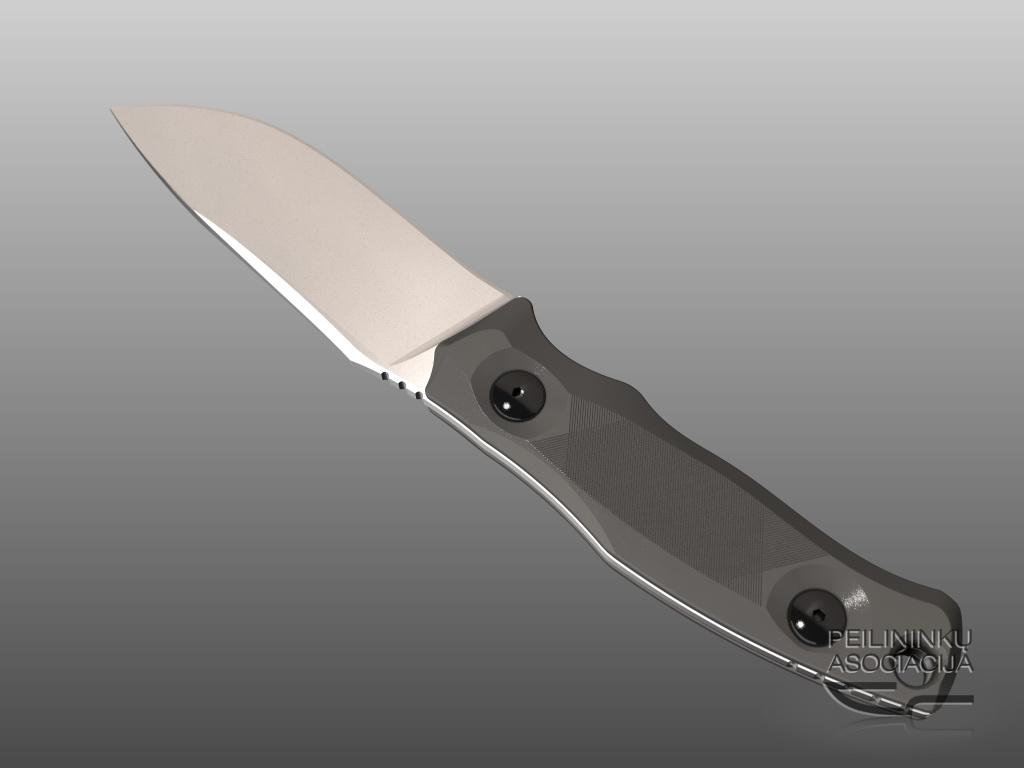

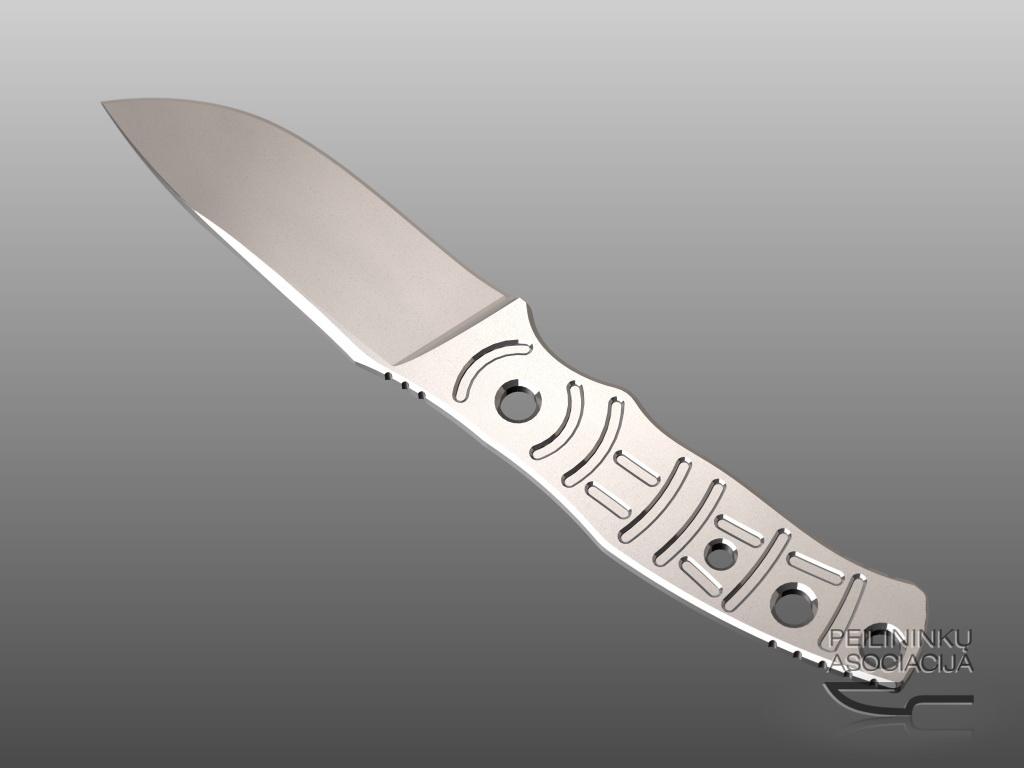

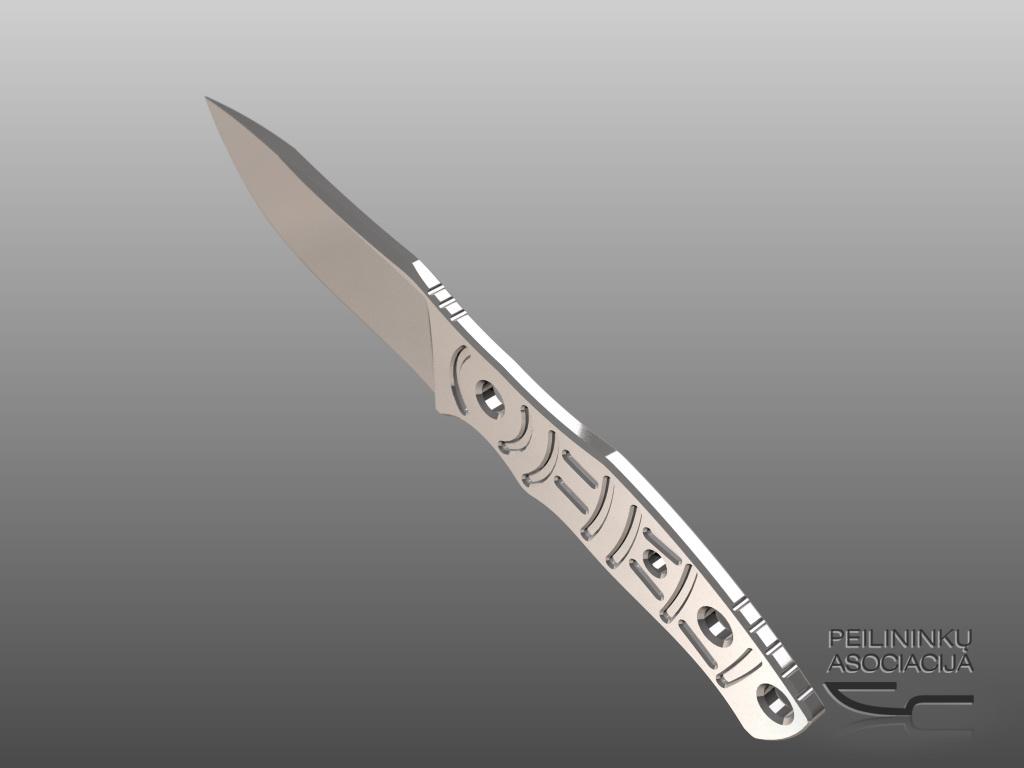

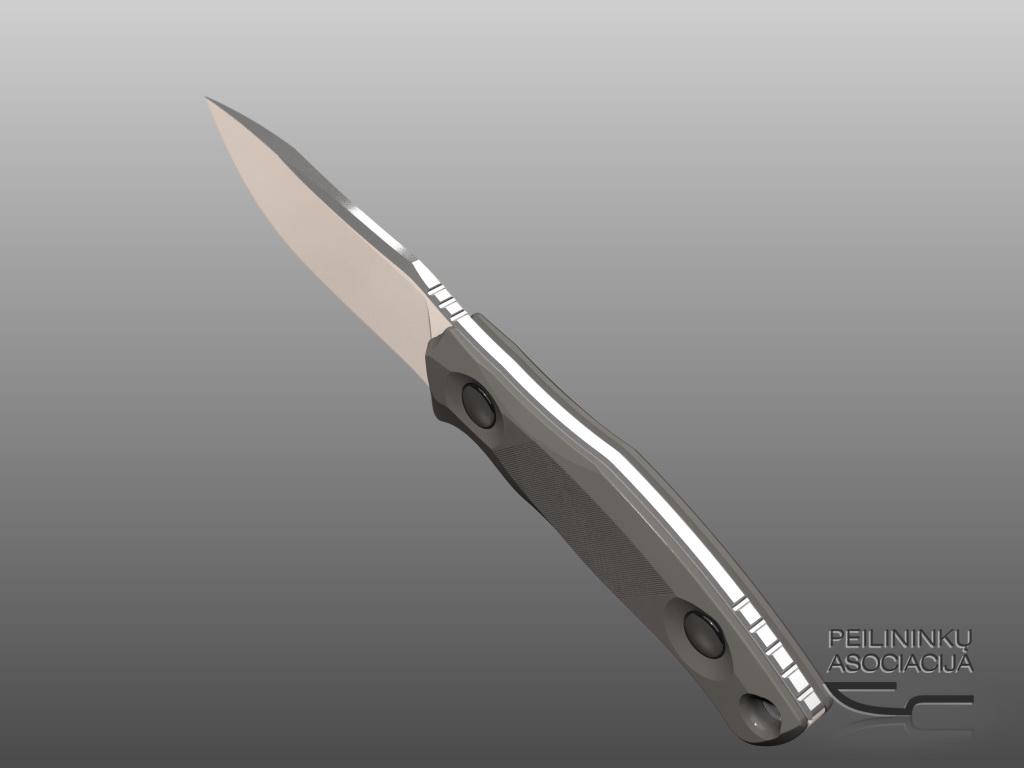

Ir visai netrukus derinimui buvo pateiktas pirminis projektas:


RR-1_n1.jpg RR-1_n4.jpg


RR-1_1.jpg RR-1_4.jpg


Ne viskas jame buvo gerai, bet pasitarus ir šį bei tą pakoregavus, galiausiai gavom tai, ko norėjom: dailus tiek ir su kriaunomis, tiek ir be jų, subalansuotas ir patogus, pritaikytas gerai pjauti bet tuo pat metu patvarus įvairiems krūviams.

Projektas buvo visuotinai patvirtintas ir gavo numerį: LPA-2008-01 Smile

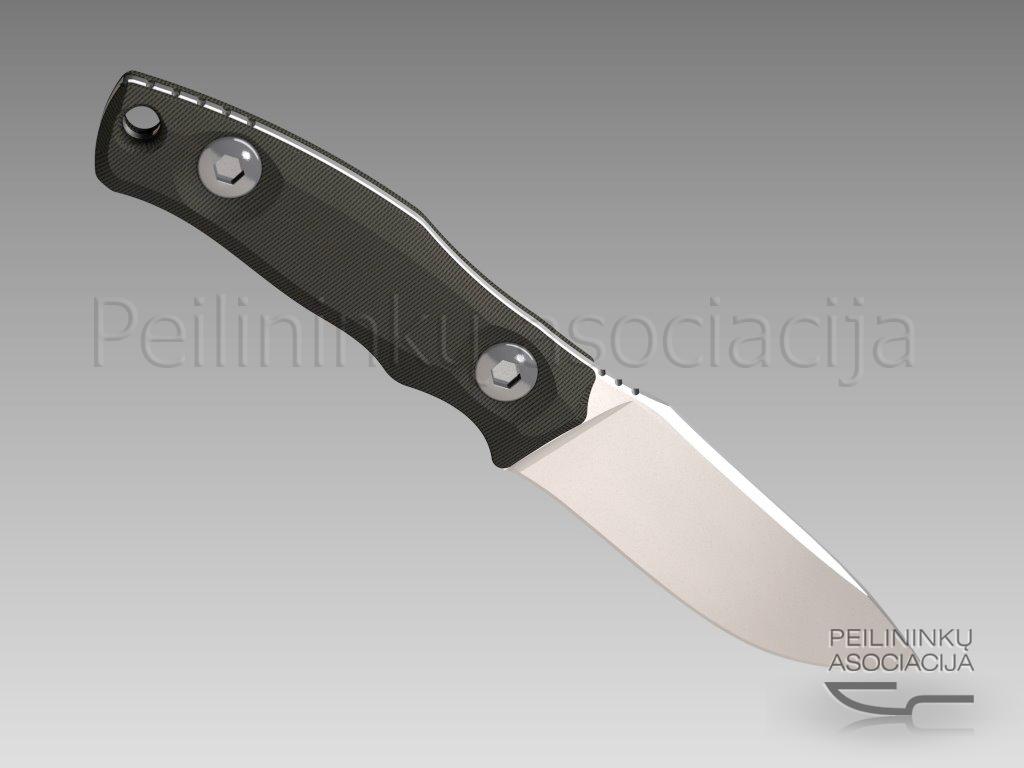

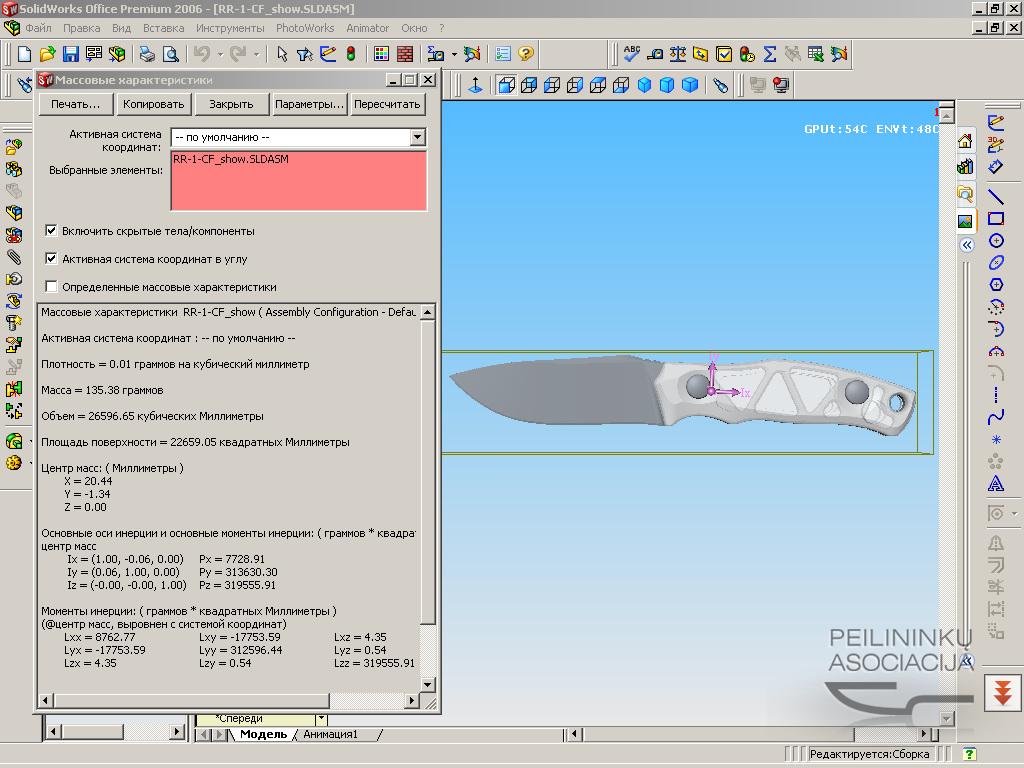

Vot.jpg PA-1-CF_show_real_1 copy.jpg


Projektą turėjom, tad atėjo laikas įsigyti medžiagas ir organizuoti gamybą.

Plieną RWL 34 pirkomės Švedijoje, anglies pluošto kompozitą kriaunoms ir kanceleksą makštims - Amerikoje, o specialius titaninius varžtus kriaunoms tvirtinti užsisakėm Kinijoje.

Iš pradžių planavom geležčių ir kriaunų frezavimo darbus užsakyti pas "Tormach" arba Reese Weiland, bet gavę jų sąmatas, nusprendėm ieškoti gamintojų Lietuvoje. Ir tuomet paaiškėjo, kad nedaug Lietuvoje yra įmonių, turinčių programuojamas CNC frezavimo stakles ir dar mažiau norinčių įvykdyti mūsų užsakymą. Tačiau gamintojo paieškos nebuvo bergždžios - užsakymą atlikti apsiėmė UAB "Baltec CNC Technologies".

Sakoma, kad "pirmas blynas visada prisvyla". Matyt tame yra tiesos, nes jau užbaigus geležčių frezavimą paaiškėjo, kad grūdinant taip, kaip planuojame, t.y. vakuume, plieno paviršius išdegs mažiau, nei buvo projektuota, todėl po tolesnio apdirbimo ašmenų storis liks didesnis nei turėtų būti. Teko projektą koreguoti ir geležčių nuolydžius frezuoti papildomai.




Sekantis apmaudus "siurprizas" - gavus varžtus paaiškėjo, kad gamintojas padarė juos storesnius nei buvo numatyta, tad teko platinti kiaurymes geležtėse. O tai vėl papildomos laiko ir lėšų sąnaudos...

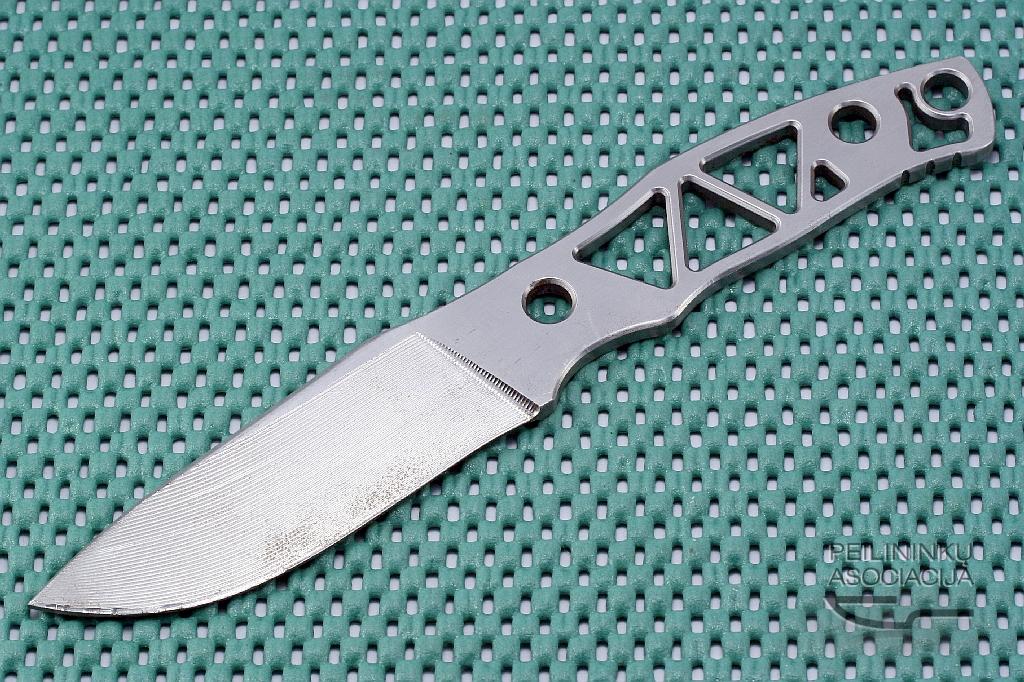

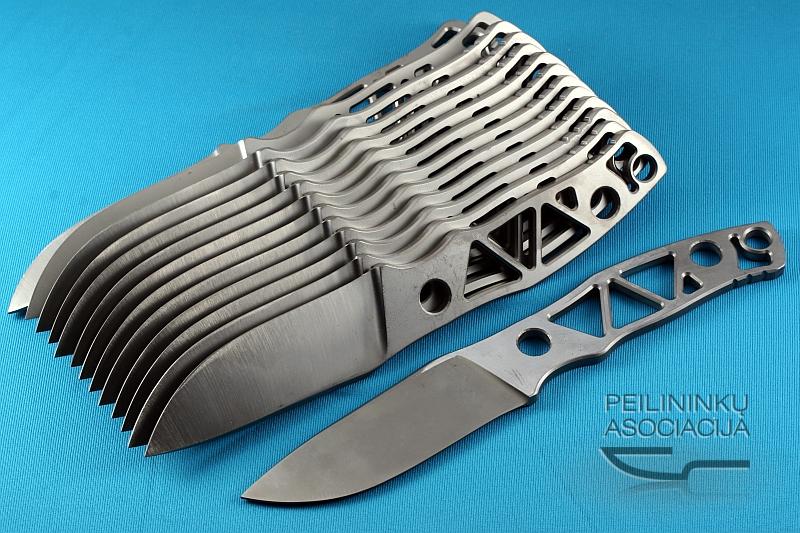

Atlikus visas būtinas korekcijas, Tomas nušlifavo geležtes ir 14 iš jų nukeliavo grūdinimui į Terminio apdorojimo centrą Varšuvoje, o likusios buvo atidėtos "vietiniam" grūdinimui.

Neimant domėn nemalonaus nuotykio, kad siuntinys su geležtėmis buvo kažkur tarp Lenkijos ir Lietuvos mėnesį pasiklydęs, grūdinimas vakuume su šaldymu skystame azote pavyko sėkmingai ir pateisino mūsų lūkesčius - švarus ir tiesus paviršius su 58-60 HRC. Beveik idealu. Smile




Geležtės vėl nukeliavo pas Tomą, kuris jas stropiai nušlifavo ir satinavo.

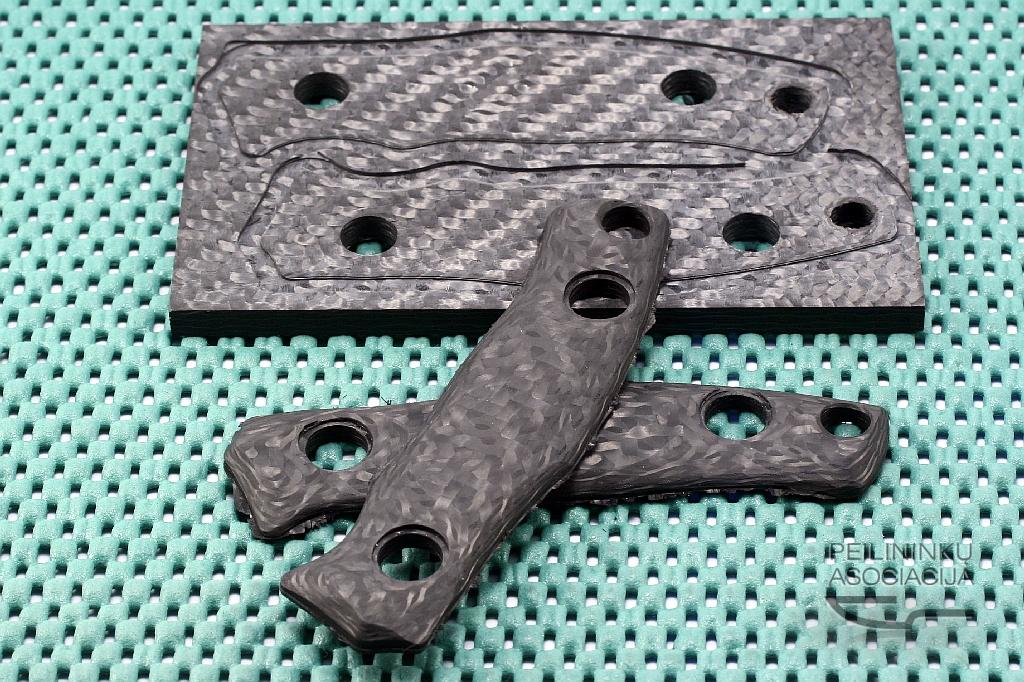

Sekantis etapas - kriaunos. Čia taip pat teko koreguoti projektą dėl didesnio geležtės storio ir kiaurymių, todėl dizaino autorius pasiūlė alternatyvą - kiek kitokias kriaunas:




Pagaminus bandomuosius pavyzdžius, naujasis variantas daugumai patiko, tad jis ir nukeliavo į gamybą:




Tiesa, kriaunos taip pat neišvengė "blyno", kadangi pirmiausia kreipėmės su užsakymu į AB Vilma, kuri turėjo reikiamą CNC įrangą ir patirtį apdorojant plastikus, tad atrodė, kad jokių problemų neturėtų kilti. Praėjo nemažai laiko kol galiausiai vieną dieną atėjo žinia: "užsakymas nebus vykdomas, nes anglies pluošto kompozitas jį frezuojant labai bjauriai dulka ir gadina frezas..." Laughing

Ne, tai ne.

Vėl kreipėmės į UAB "Baltec CNC Technologies" kur "bjaurusis" anglies pluošto kompozitas buvo sėkmingai įveiktas.

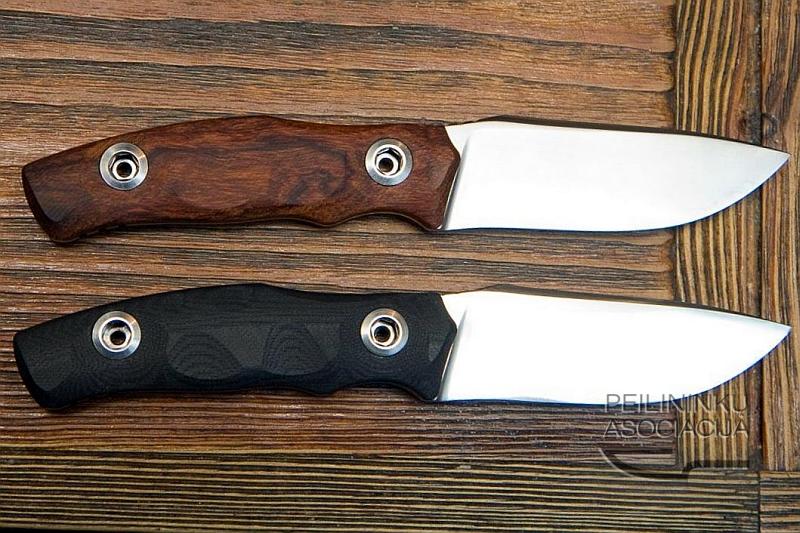

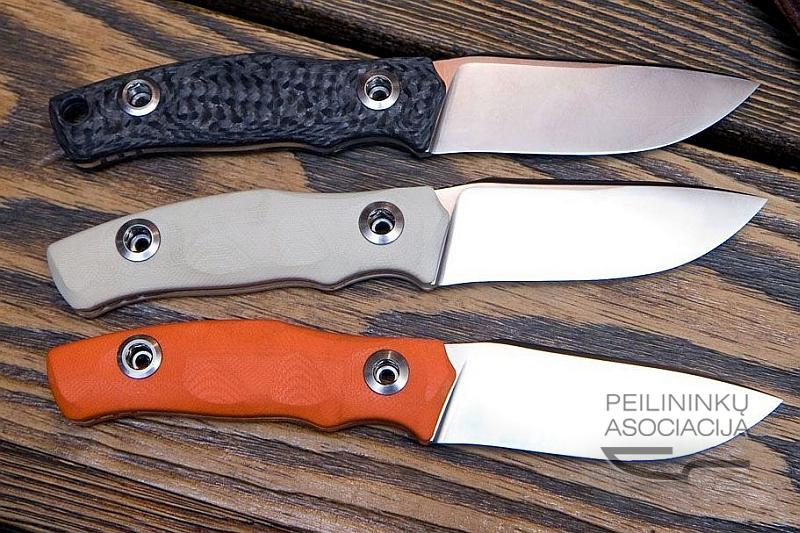

Įveikė jie ir G10, ir net medį sugebėjo išfrezuoti: Smile


86redIMG_9498.jpg 86redIMG_9495.jpg


Toliau sekė geležčių graviravimas

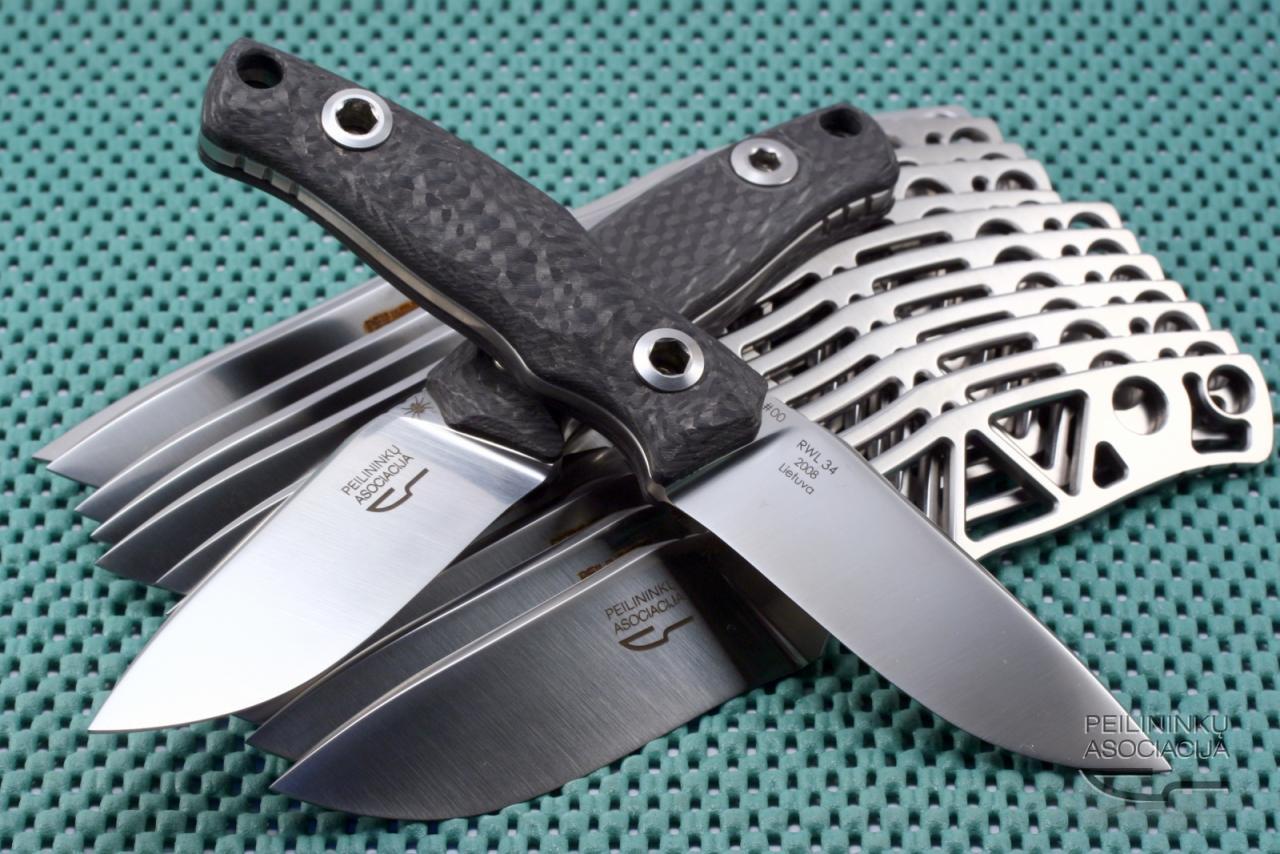

16x10redBendros 030.jpg


galandinimas ir makštų gamyba.

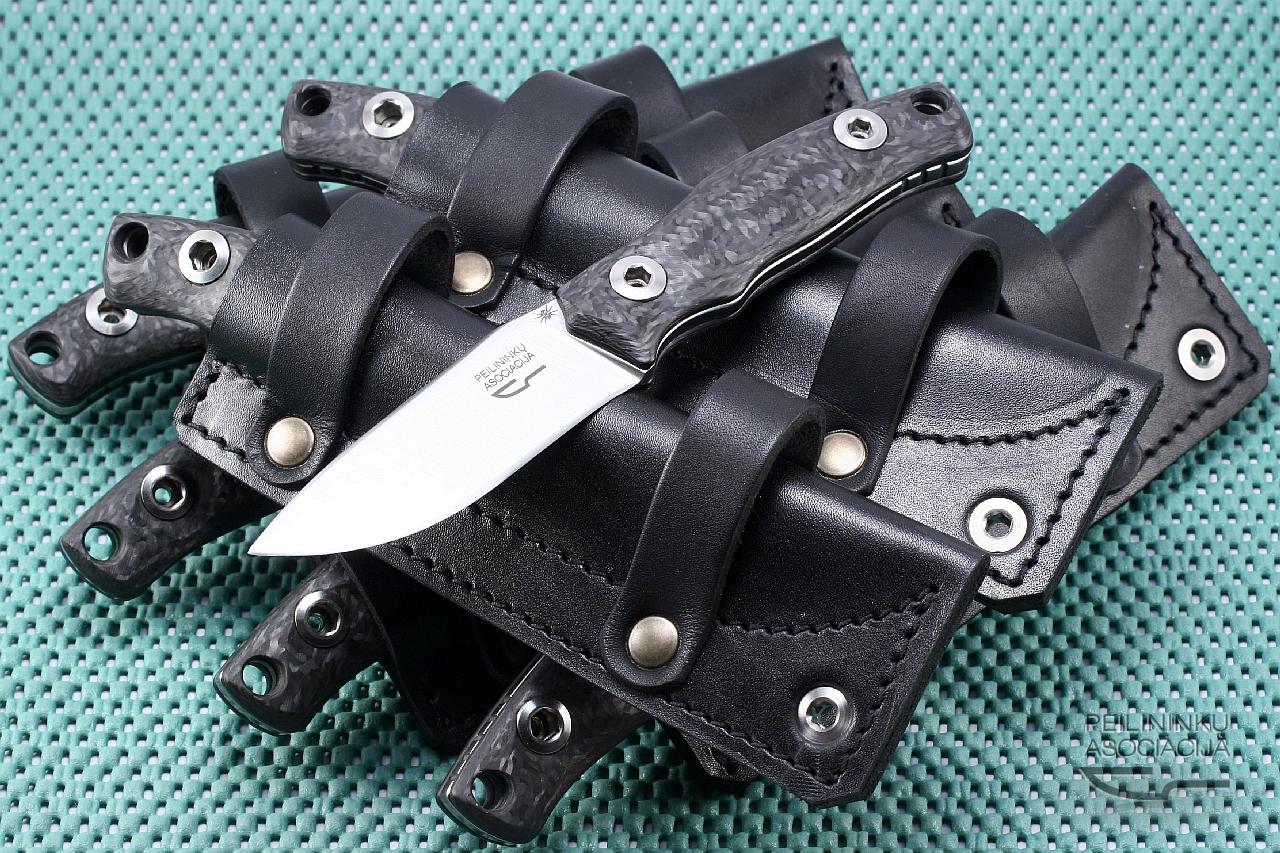

12x9redDeklas 003.jpg

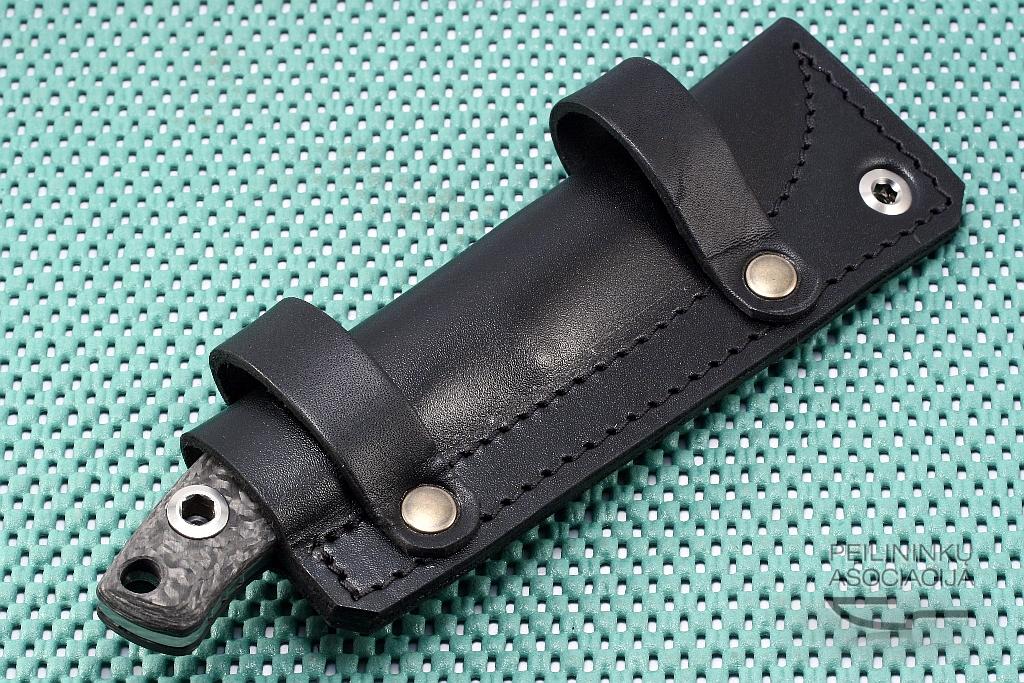

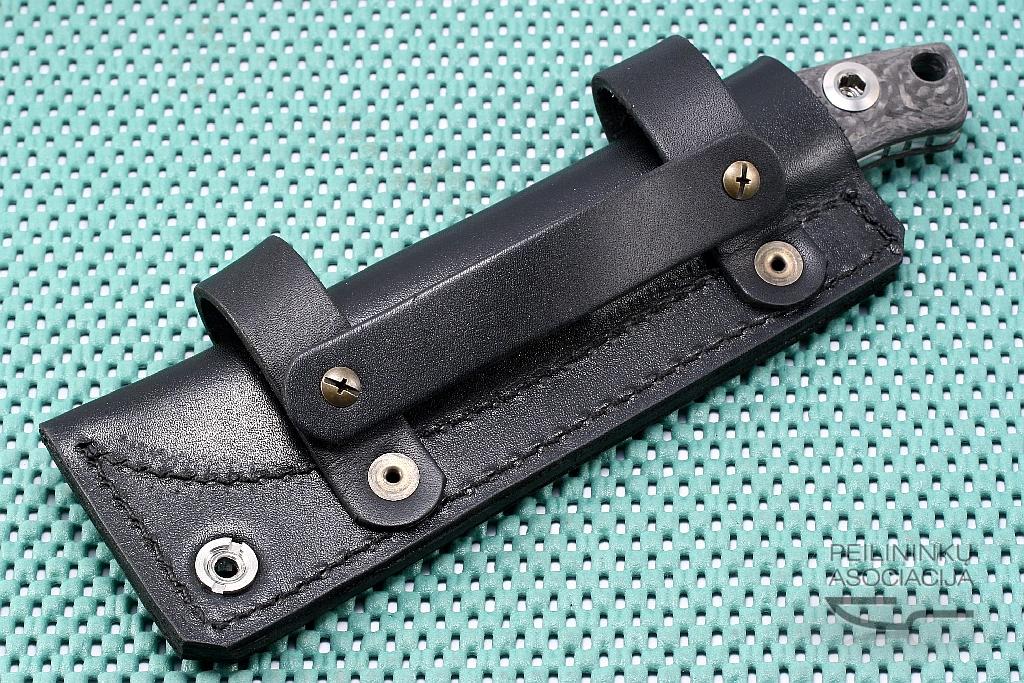

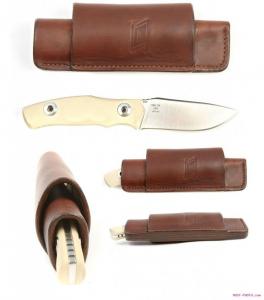

Odinės makštys - "darbinės". Ir nors yra praktiškos, bet laikinos,


10x7red-Makstys 003.jpg 10x7red-Makstys 004.jpg


nes kiek veliau bus pagamintos tikrosios - iš kancelekso.

O be to, dalis geležčių dar grūdinama kitu būdu, apie ką manau Tomas pats papasakos.




Tad ši istorija tęsiasi... Wink

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

Vidas
Vidas portretas
Panevėžys
Prisijungė: 2011-04-22
Pranešimai:
Ačiu už informaciją. Norėčiau

Ačiu už informaciją. Norėčiau tokį turėti.

Kokios galimybes.

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
Kaip ir sakiau - su

Kaip ir sakiau - su individualiu numeriu gali įsigyti tik klubo nariai.
Taigi, kol ne klubo narys, yra galimybė įsigyti tik su žymėjimu "1/30".

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

Vidas
Vidas portretas
Panevėžys
Prisijungė: 2011-04-22
Pranešimai:
Sveikas Vladai. Norėčiau

Sveikas Vladai. Norėčiau tokio. Ar dar yra "Plieno ašmenys" nariams skirtų numeruotų.

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
Vidas rašė: Ar dar yra

Vidas rašė:
Ar dar yra "Plieno ašmenys" nariams skirtų numeruotų.

Yra.

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

Ugnius
Ugnius portretas

Prisijungė: 2010-06-22
Pranešimai:
Su stojimo ir metiniu

Su stojimo ir metiniu mokesčiu spėju panašiai gausis Laughing

pyfpafz
pyfpafz portretas
Vilnius
klubo narys
Prisijungė: 2012-01-31
Pranešimai:
Ugnius rašė: Su stojimo ir

Ugnius rašė:
Su stojimo ir metiniu mokesčiu spėju panašiai gausis :D

Vistiek susitaupė dar.

pyfpafz
pyfpafz portretas
Vilnius
klubo narys
Prisijungė: 2012-01-31
Pranešimai:
Ar dar yra likusių laisvų

Ar dar yra likusių laisvų numeruotų?

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
pyfpafz rašė: Ar dar yra

pyfpafz rašė:
Ar dar yra likusių laisvų numeruotų?

Yra, bet su individualiais numeriais skirti tik klubo "Plieno ašmenys" nariams.
Visi kiti gali įsigyti "1/30"

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

pyfpafz
pyfpafz portretas
Vilnius
klubo narys
Prisijungė: 2012-01-31
Pranešimai:
Va pagaliau rimtas argumentas

Va pagaliau rimtas argumentas stoti į klubą.
Kiek pamenu klubo nariui ir kaina kita Smile

Silkinas
Silkinas portretas
Vilnius
Prisijungė: 2009-12-18
Pranešimai:
Geras variantas.

Geras variantas. Funkcionalus.

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
Šitas kolegos Linuks

Šitas kolegos Linuks darbas irgi manau susijęs bei vertas paminėjimo:

Linuks rašė:

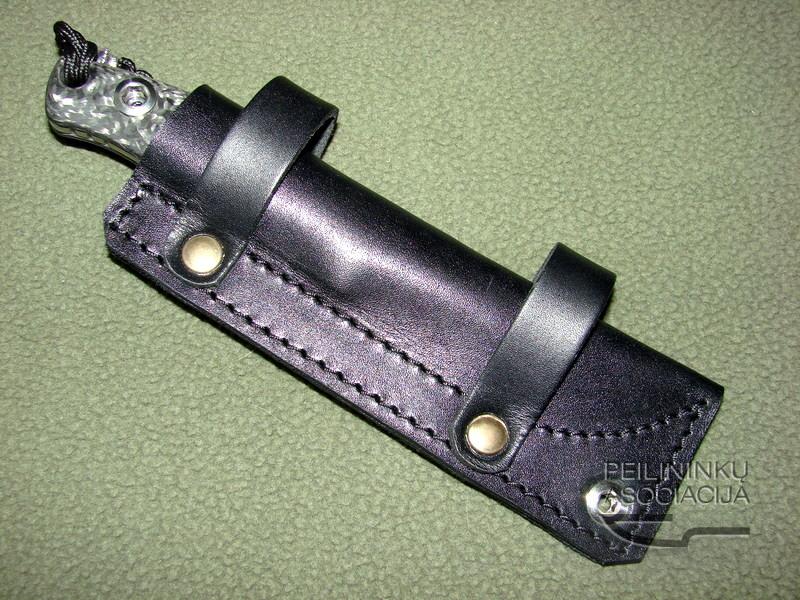

Dar vienas makštu variantas asociacijos peiliui.

Užspaudžiamos 'knopkės' atrodo kiek solidžiau, bet pamėginus pasidarė aišku kad tai labai nepatikima, užkliuvus lengvai atsisega. Šiaip šitas variantas man jau patinka, dabar reikia kažkiek panaudoti ir žirėt ką dar patobulinti.

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:

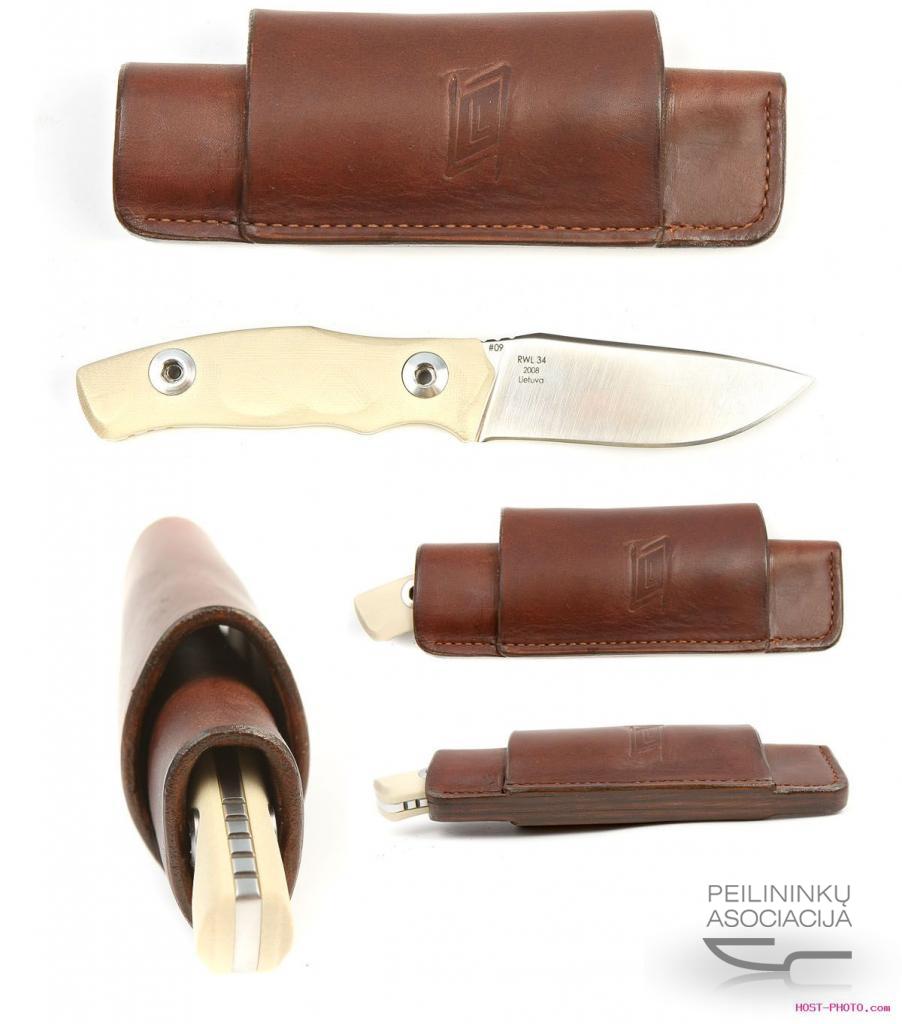

Asociacijos peilio variacija

Asociacijos peilio variacija (nuotrauka iš čia): Smile



Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

GAdas
GAdas portretas
Kaunas
klubo narys
Prisijungė: 2010-06-24
Pranešimai:
Supratau. Bet pagal parašymą

Supratau. Bet pagal parašymą sprendžiu, kad jie gamina nedidelėmis partijomis - koks minimumas ir kiek kainuoja jei ne paslaptis?

Information is a weapon of mass destruction...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
GAdas rašė: Supratau. Bet

GAdas rašė:
Supratau. Bet pagal parašymą sprendžiu, kad jie gamina nedidelėmis partijomis - koks minimumas ir kiek kainuoja jei ne paslaptis?

Minimali partija - 100 vnt. po 6 USD už vienetą (neskaičiuojant atsisiuntimo išlaidų).

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

GAdas
GAdas portretas
Kaunas
klubo narys
Prisijungė: 2010-06-24
Pranešimai:
Dar toks klausimas kirba

Dar toks klausimas kirba galvoje - o gal dar liko tu gražių titaninių varžtų? Arba domintų jų kaina ir iš kur pirkta?

Information is a weapon of mass destruction...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
GAdas rašė: ... - o gal dar

GAdas rašė:
... - o gal dar liko tu gražių titaninių varžtų? Arba domintų jų kaina ir iš kur pirkta?

Varžtai buvo pagaminti pagal spec. užsakymą būtent šiam projektui ir tiek, kiek jų reikėjo (įskaitant nedidelę atsargą pakeisti sugadintus ar pamestus), tad atskirai nuo peilio jie neparduodami.

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

O.Benderis
O.Benderis portretas
Kaunas
LPA narys
Prisijungė: 2009-12-07
Pranešimai:
Na, kodėl buvo pasirinktas

Na, kodėl buvo pasirinktas anglies pluoštas, o ne paprastesnė plastmasė, pvz ebonitas, tai atsakymas yra toks:


"Tai turėjo būti nedidelis, bet tvirtas ir patogus peilis fiksuotais ašmenimis, iš pažangiausių ir patikimiausių peilių gamyboje naudojamų medžiagų bei šiuolaikinio dizaino, su galimybe pakankamai patogiai naudotis peiliu tiek su kriaunomis, tiek ir be jų."

(Sprendė peilininkai savam rate, ką ir kaip)

Kriaunas galima dėti pačias įvairiausias, ką vaizdžiai iliustruoja Vlado įdėtos nuotraukos, galima patogiai peiliu naudotis ir visai be kriaunų.

Klausimas internetinėje parduotuvėje: ""What do governments do with all the goods they confiscate?" Atsakymas: "They take them home with them, and constantly think about what a great job they have which allows them to get free stuff all the time."

Jonas N
Jonas N portretas
Vilnius
Prisijungė: 2010-03-28
Pranešimai:
Tai tikrai profesionali

Tai tikrai profesionali gamyba. Mano nuomone, gal kiek per gilios makštys. Jei ne paslaptis - kiek kainavo visas projektas? Kiek vienetų užsakėte?
Kokiu formatu pirkote plieną RWL 34 (ar tai buvo metalo juosta, ar lakštas?), domintų storis milimetrais.
Gal galėtum tiksliau papasakot apie tai, kaip buvo išgauta peilio forma, kodėl pasirinktas frezavimas, o ne plazminis ar vandens pjovimas?
Kokiu būdu ir tikslu darytos kiaurymės rankenoje? Ar tam, kad peilio ašmenys būtų sunkesni, nei rankena?
Kaip išgauti peilio ašmenys? Ar frezuojant? Jei taip, kokia freza, kokiomis kryptymis?
kodėl pasirinkot būtent anglies pluoštą kriaunoms, o ne paprastesnę plastmasę, pvz. ebonitą?

Adamante Durius

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
Jonas N rašė: Tai tikrai

Jonas N rašė:
Tai tikrai profesionali gamyba. Mano nuomone, gal kiek per gilios makštys. Jei ne paslaptis - kiek kainavo visas projektas?

Kiek vienetų užsakėte? Kokiu formatu pirkote plieną RWL 34 (ar tai buvo metalo juosta, ar lakštas?), domintų storis milimetrais.

Gal galėtum tiksliau papasakot apie tai, kaip buvo išgauta peilio forma, kodėl pasirinktas frezavimas, o ne plazminis ar vandens pjovimas?

Kokiu būdu ir tikslu darytos kiaurymės rankenoje? Ar tam, kad peilio ašmenys būtų sunkesni, nei rankena?

Kaip išgauti peilio ašmenys? Ar frezuojant? Jei taip, kokia freza, kokiomis kryptymis?

kodėl pasirinkot būtent anglies pluoštą kriaunoms, o ne paprastesnę plastmasę, pvz. ebonitą?




Klausimų daug, tad pabandysiu juos sugrupuoti ir atsakyti. Smile


Rengiant peilio projektą, preliminariais paskaičiavimais vieno peilio savikaina turėjo būti apie 500 Lt, tačiau dėl neplanuotų gamybos operacijų ir įvairių papildomų išlaidų savikaina gavosi gerokai didesnė. Klubo nariai gali įsigyti peilį už savikainą, o jeigu asociacija nuspręs, kad nedidelė ribota partija bus parduodama laisvai, priedo prisidės PVM bei kiti mokesčiai ir pardavimo kaina sieks apie 1000 Lt.


Viso gaminama 30 peilių. Pirmi 15-ka numeruotų peilių jau pagaminta ir išdalinta klubo nariams. Likę bus užbaigti kiek veliau.


Dėl plieno.

RWL34 lakštais negaminamas, nes pirminis sortimentas yra strypai, kurie išvalcuojami tik į juostas.

Projektinis geležtės storis - 4,5 mm, todėl teko pirkti 5,2 mm storio plieno juostas.



Dėl CNC frezavimo.

Įvadinė užduotis buvo pagaminti 30 visiškai vienodų peilių, kurių tiek geležtė, tiek kriaunos yra gan sudėtingos formos. Patikimiausias ir be kitą ko pigiausias būdas pagaminti partija identiškų gaminių - frezavimas staklėmis su programine įranga.

Pasirinkus kitokį gamybos būdą, technologinis procesas būtų vykdomas atskiromis operacijomis skirtingais įrengimais, kas negarantuotų visų peilių identiškumo.

Be to, tik su CNC staklėkis įmanoma padaryti idealiai taisyklingas linijas ir kampus. Tai irgi buvo svarbu, nes peilis buvo suprojektuotas kaip "hi-tech" gaminys.


Dėl geležtės formų.

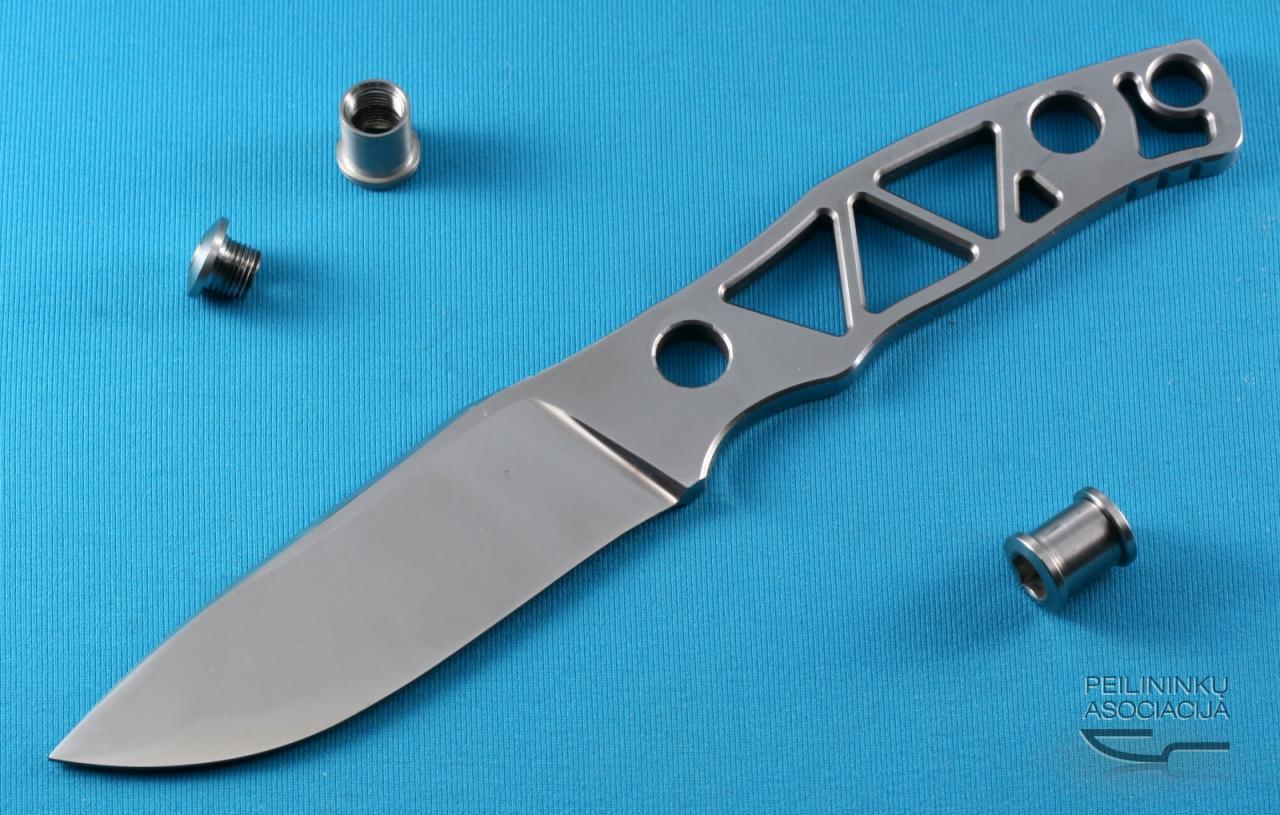

Kiaurymės rankenoje buvo daromos tam, kad peilio svorio centras būtų norimoje vietoje




ir tokiu būdu, kad rankena išliktu tvirta. Papildomai buvo siekiama parinkti kiaurymių formas ir išdėstymą taip, kad naudojant peilį be kriaunų, bendras geležtės vaizdas išliktų harmoningas.

Geležtės nuolydžiai plokšti. Iš pradžių jie buvo suformuoti radialine freza išilgai geležtės, po to frezos pėdsakai skersai nušlifuoti ant grinderio.


Dėl kriaunų.

Kolega O.Benderis jau citavo, kad visos peilio gamybai naudojamos medžiagos buvo pasirinktos neatsitiktinai.

Anglies pluošto kompozitas - viena iš patvariausių medžiagų, kokios šiandien naudojamos kriaunoms. Šis kompozitas yra lengvas, praktiškas ir nereikalauja jokios priežiūros. O be to, anglies pluošto raštas yra pakankamai dekoratyvus, kas pagal projekto sąlygas taip pat svarbu.


Dėl makštų.

Nuotraukoje parodytų makštų gylis buvo parinktas atsižvelgiant į peilio laikymo patikimumą, kai makštys dedamos išilgai diržo už nugaros. Kam tokiu būdu teko nešiotis peilį žino, kad kuo trumpesnės įsodinamos makštys, tuo didesnė tikimybė pamesti peilį ir atitinkamai didesnis psichologinis diskomfortas.

Jeigu makštys būtų pritaikytos tik vertikaliam pakabinimui, tuomet be abejonės jos gali būti ir trumpesnės.

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:

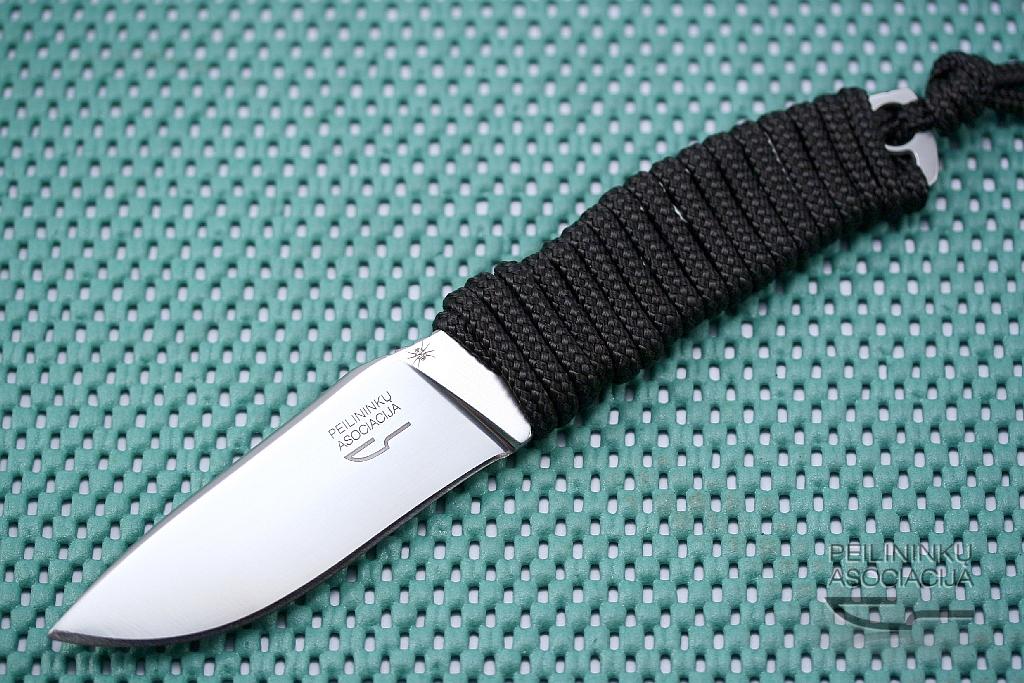

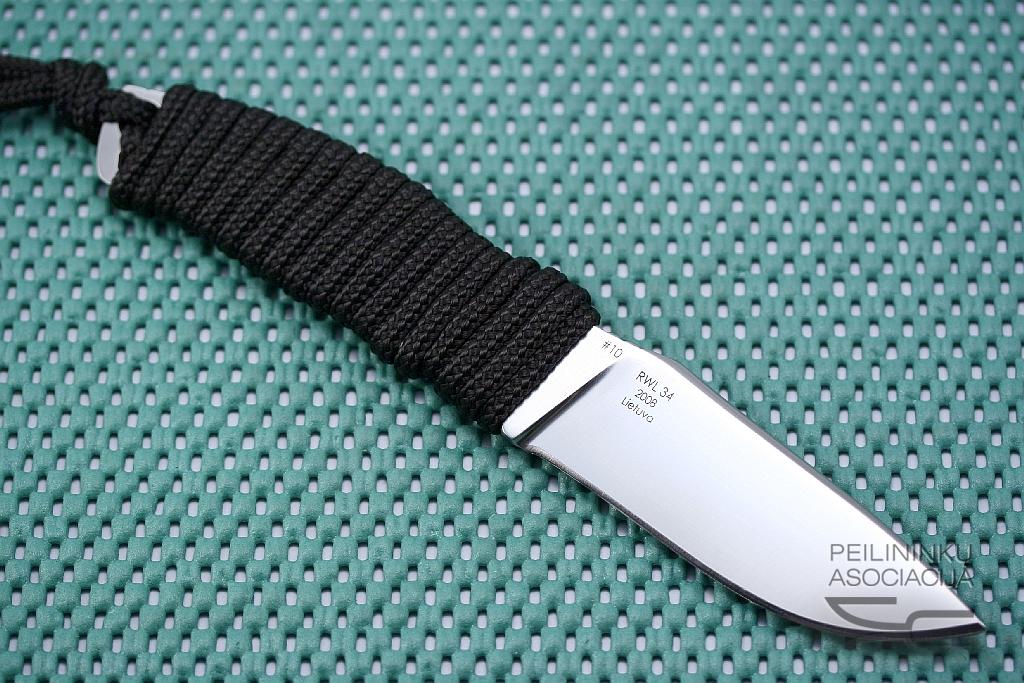

Dar kiek su kitokia rankena:

Dar kiek su kitokia rankena: Wink


10x7redLPA 006.jpg 10x7redLPA 007.jpg

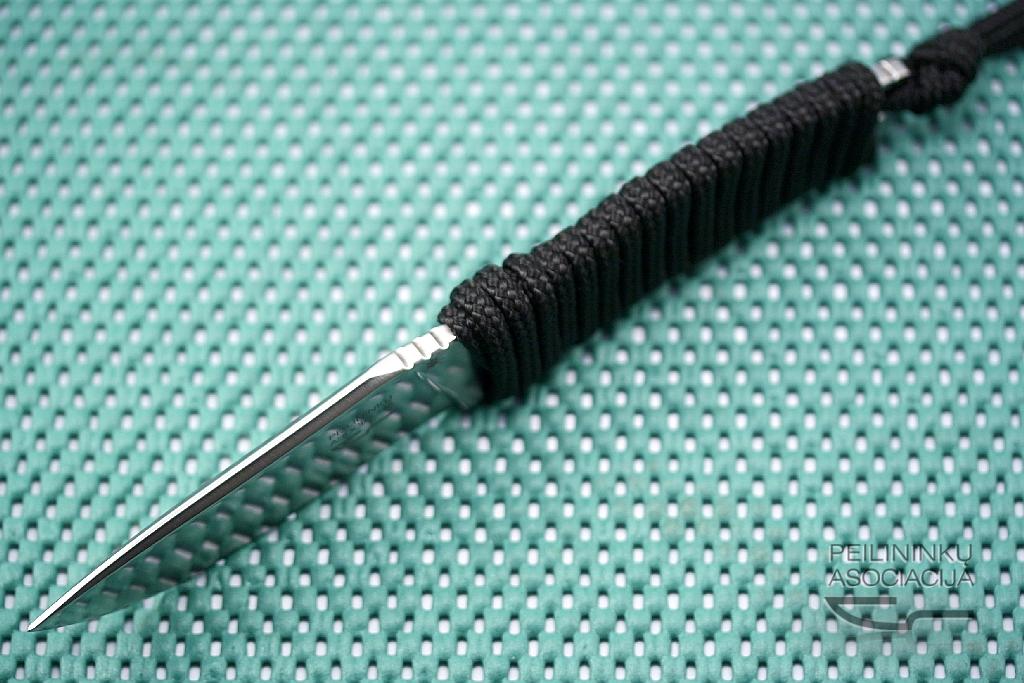

Apvijos priekyje sudvigubintos tam, kad susidarytų pastorinimas, fiksuojantis peilį odinėse makštyse.


10x7redLPA 008.jpg

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
 Kai kas domėjosi CRK Nyala,

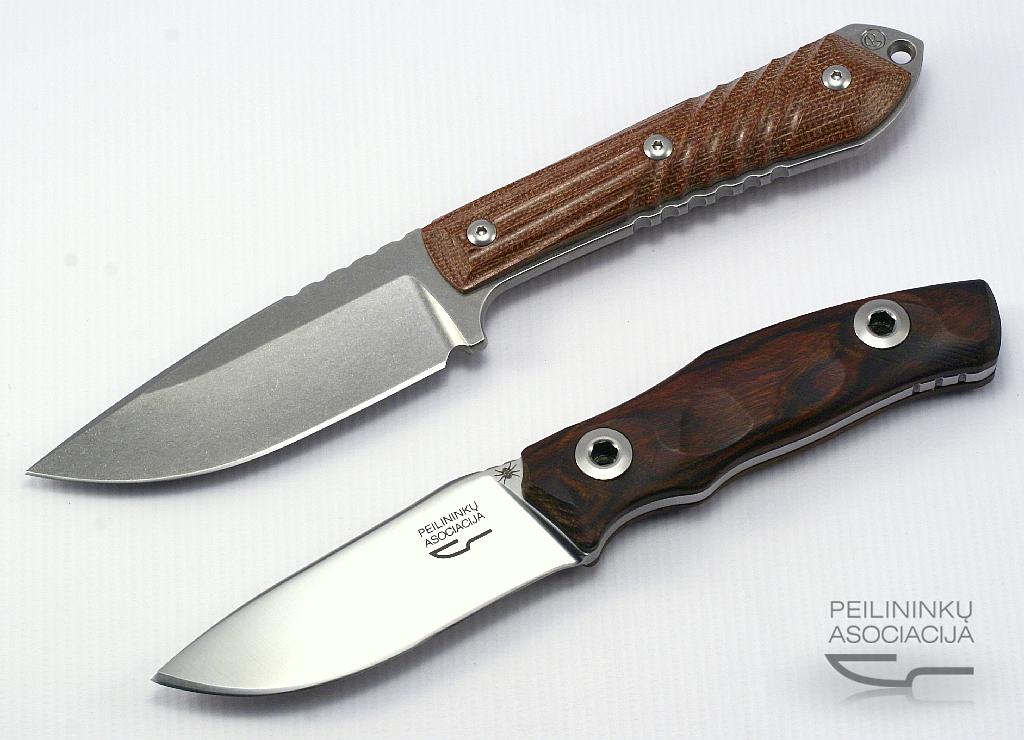

 Kai kas domėjosi CRK Nyala, tad įdedu palyginimui: Wink


10x7-Nyala-vs-LPA 002.jpg

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:

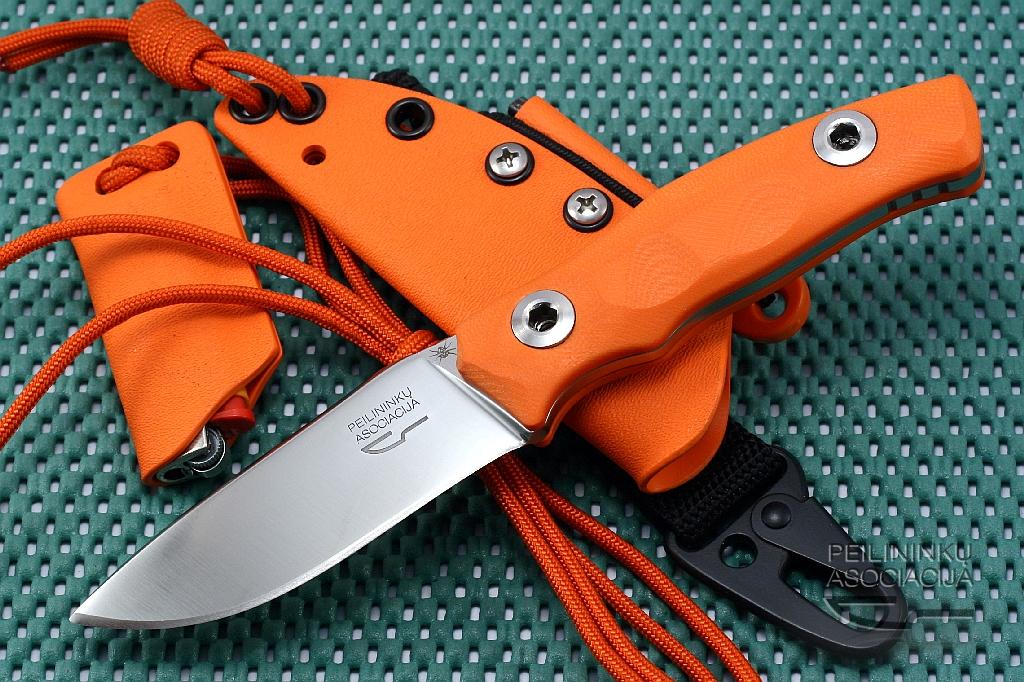

 Kad jau kaitalioju kriaunas,

 Kad jau kaitalioju kriaunas, tai ir įamžinau... Cool




10x7redOrange 010.jpg

Geriausias peilis yra tas, kurį turi, kai tau jo prireikia...

_Vladas_
_Vladas_ portretas
Vilnius
administratorius
LPA narys
Prisijungė: 2009-11-03
Pranešimai:
 Dar kelios

 Dar kelios nuotraukos:

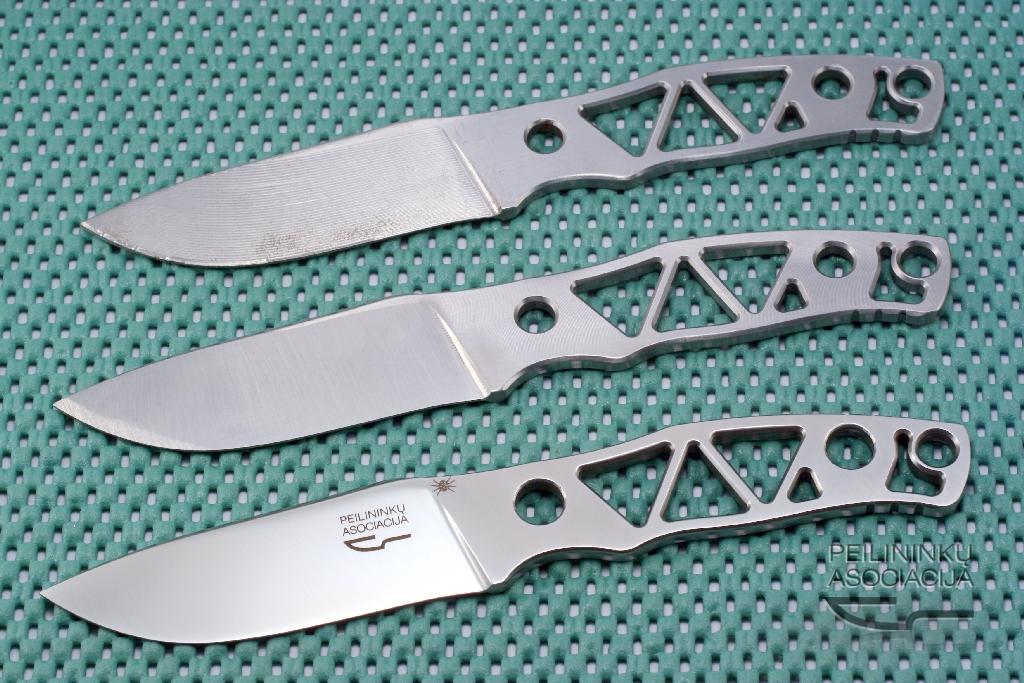

Geležtės po frezavimo, po pirminio šlifavimo ir satinuota po graviravimo


10x7red-Geleztes 021.jpg

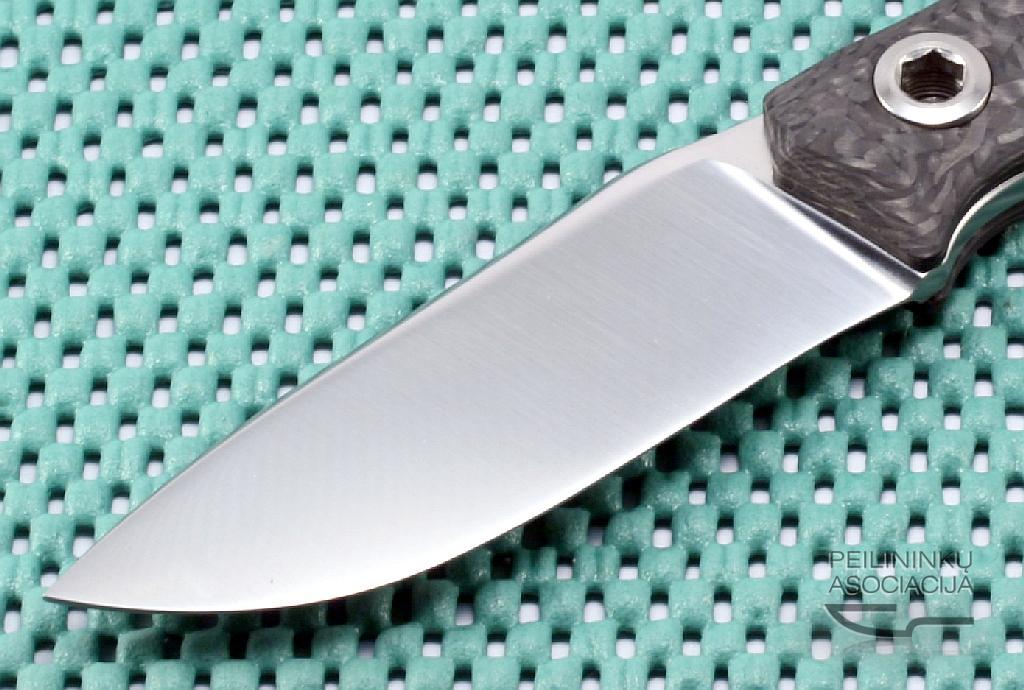

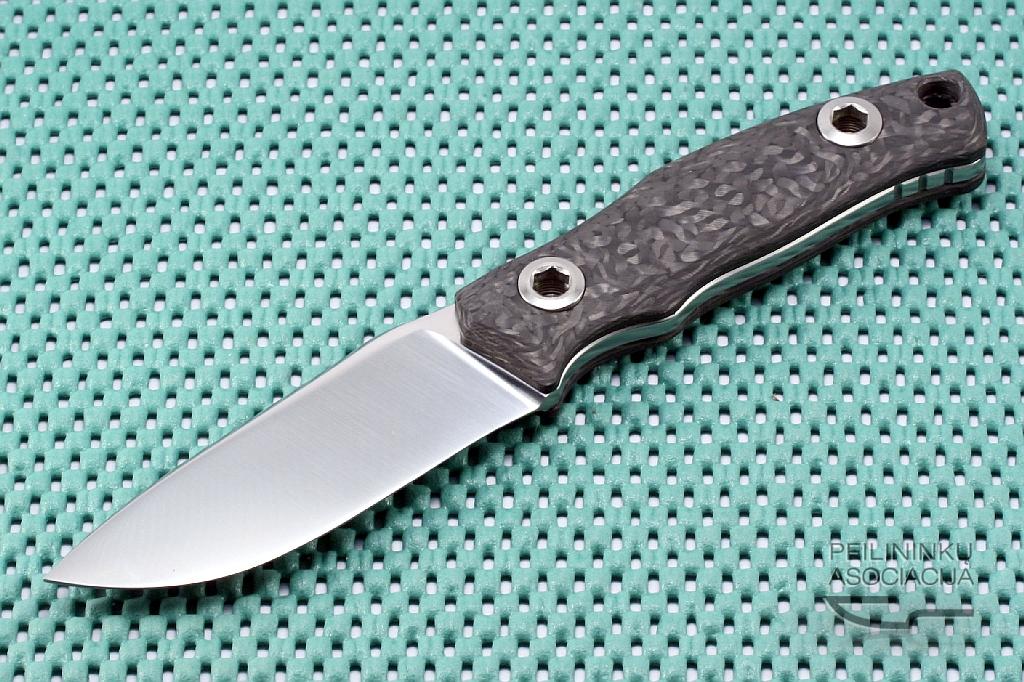

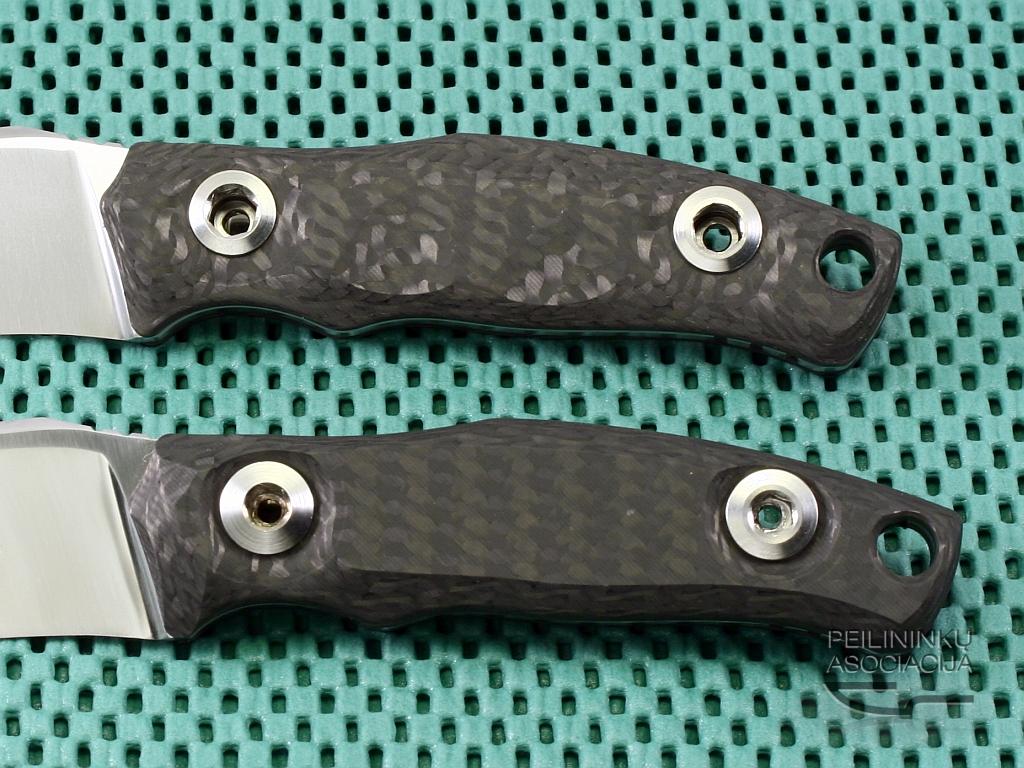

Karbonfibra "gyvai" atrodo gražiai, bet nuotraukose jos rašto struktūra nustelbia reljefą.

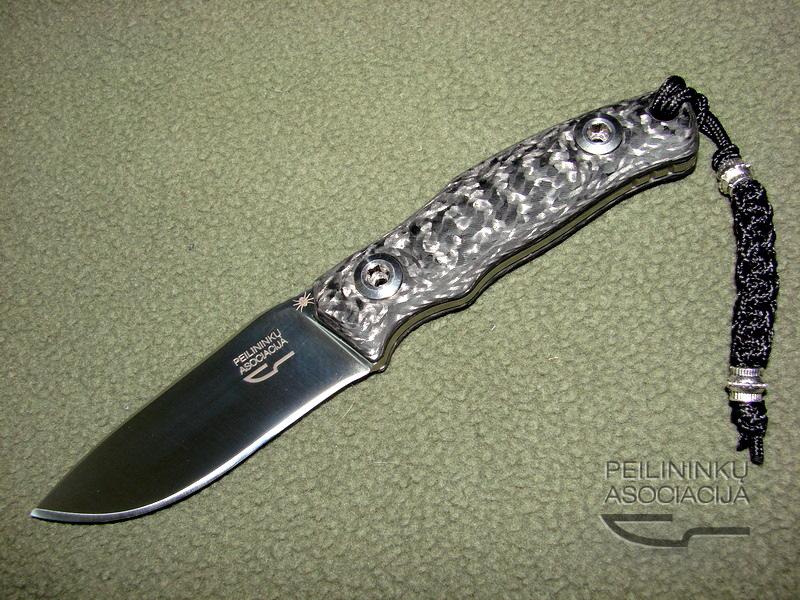

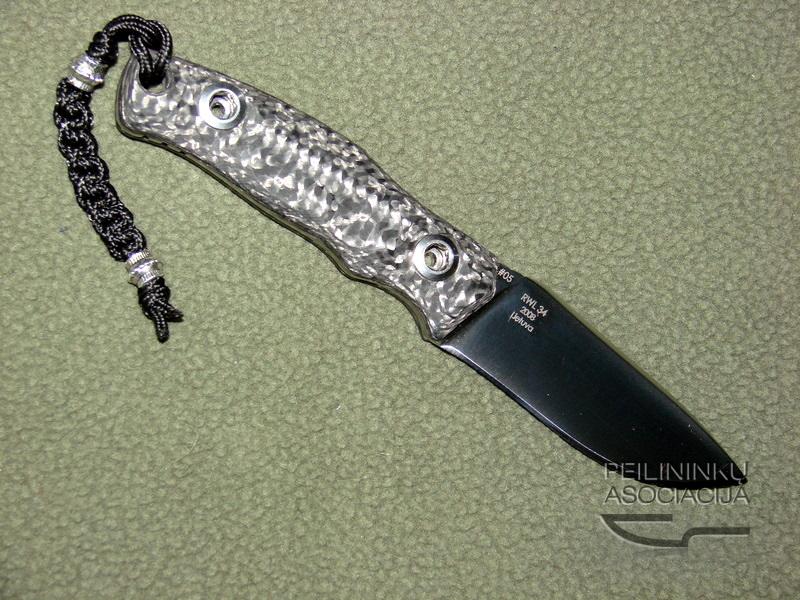

Tai akivaizdžiai iliustruoja kolegos juliaus nuotraukos:

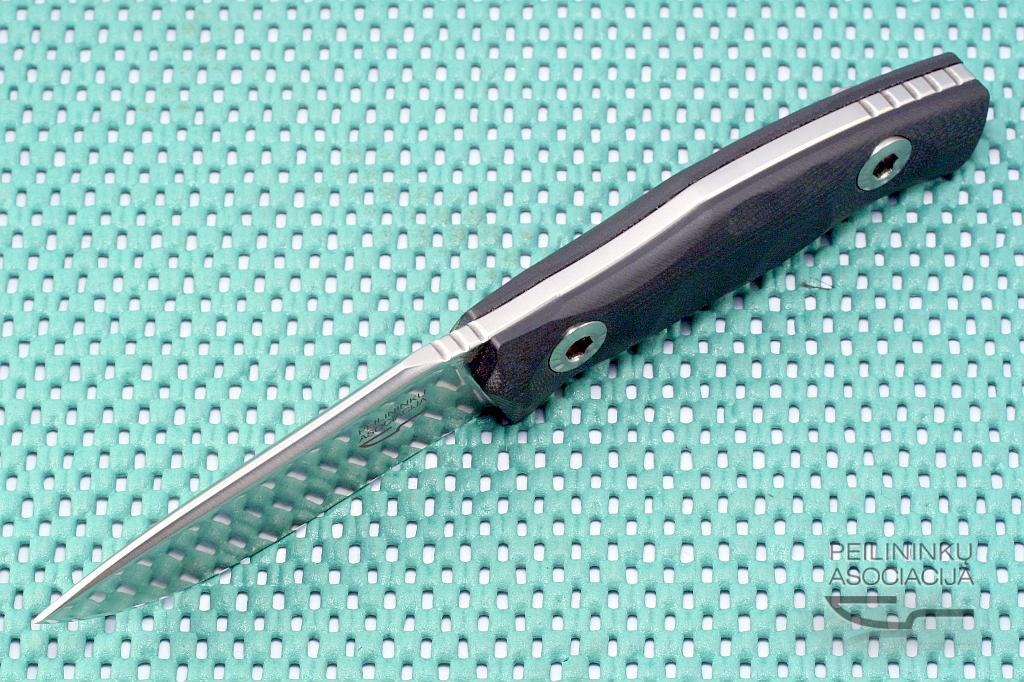

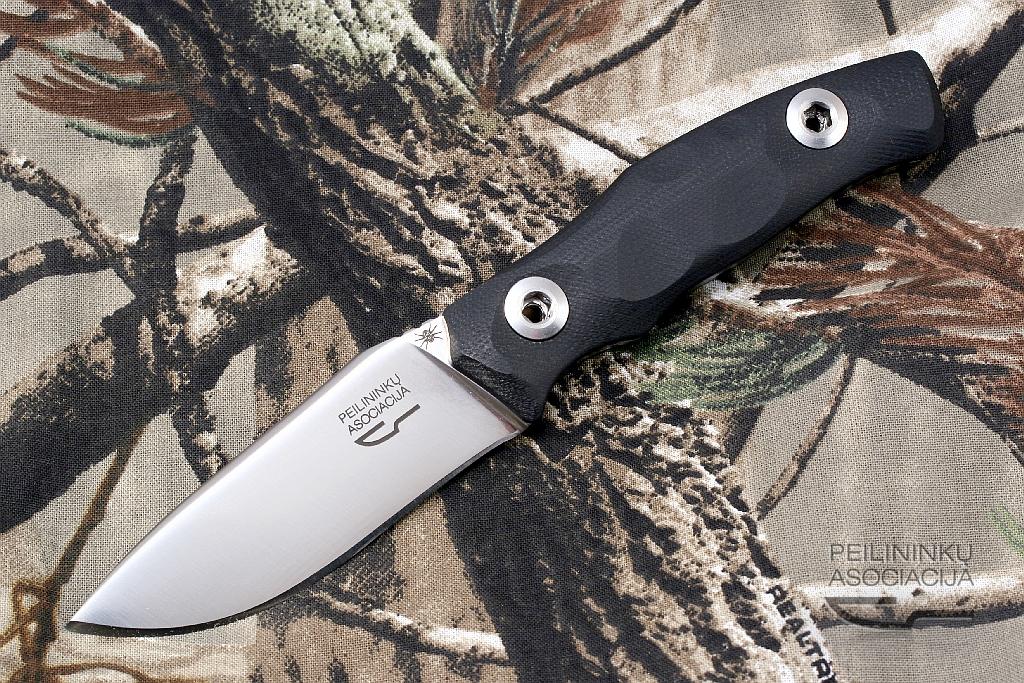

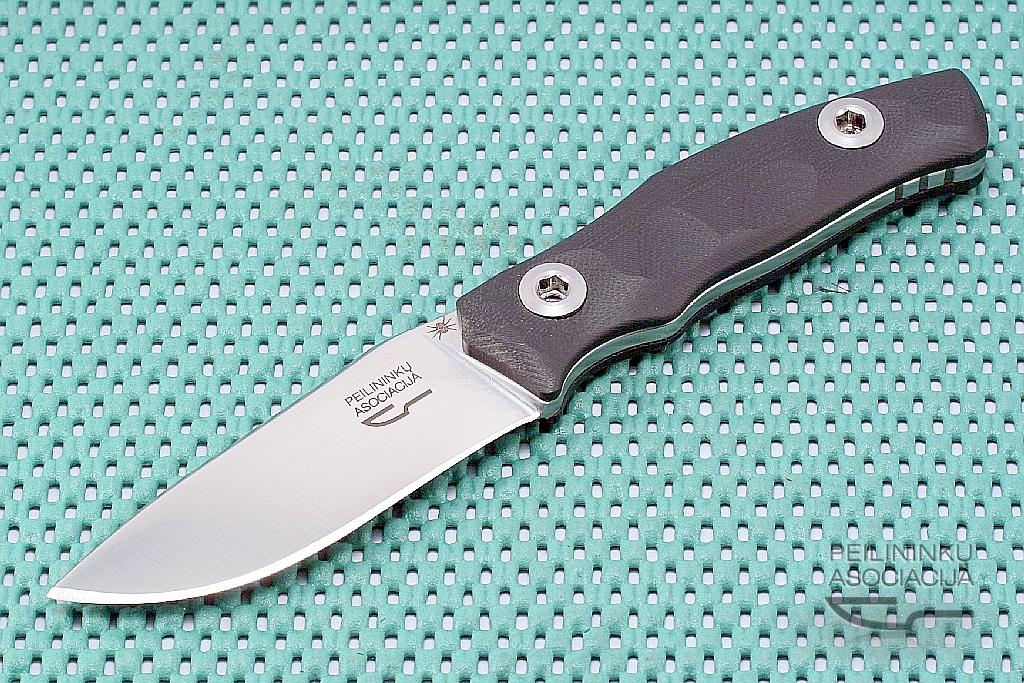

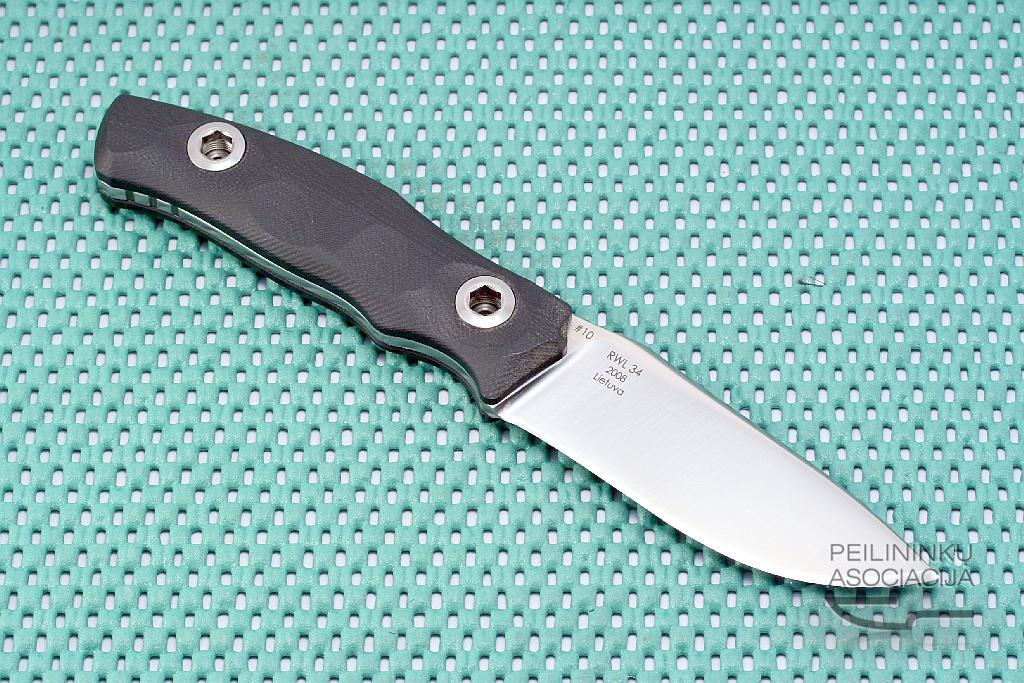

Todėl vieną iš peilių "aprengiau" juodomis G10 kriaunomis, kad nuotraukose geriau matytųsi kriaunų reljefas. Smile
